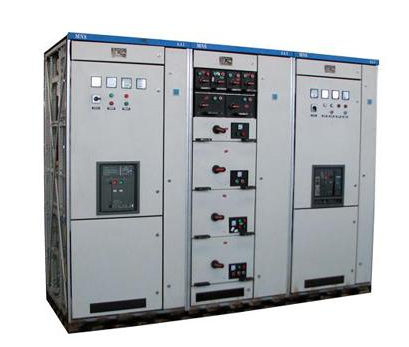

配电站内高压低压配电柜的合理布局介绍

高压配电柜保证传动系统柜中的全部设备接地装置优良，应用短和粗的电线接头联接到公共性接地址或接地装置母线排上，联接到软启动器的操纵设备(例如一台PLC)要两者之间共地，一样还要应用短和粗的输电线接地装置。选用平扁电导体(比如金属丝网)，以其在高频率时特性阻抗较低。

为电柜底压模块，汽车继电器，交流接触器应用断路器以维护。高压配电柜当对主开关电源电力网的状况不了解时，提议加进线电抗器。

保证传输柜中的交流接触器有磁吹作用，直流接触器选用R-C抑制器，高压配电柜直流接触器选用“水泵飞轮”二极管，装进绕阻中。氧化锌压敏电阻抑制器也是很合理的。

假如设备运行在一个对噪音比较敏感的自然环境中，能够 选用EMC过滤器减少辐射源影响。另外为达到效果，保证过滤器与安裝板中间应该有优良的触碰。

电源线从一侧进到电柜，数据信号电缆的屏蔽掉层二端接地装置。假如不需要，防止应用长电缆。操纵电缆^好应用屏蔽掉电缆。脉冲信号的同轴电缆应应用双屏蔽掉的五类双绞线。底压数据电源线^好应用双屏蔽掉的五类双绞线，高压配电柜还可以应用单屏蔽掉的五类双绞线。脉冲信号和模拟信号的传送电缆应当各自屏蔽掉和布线。不必将24VDC和115/230VAC数据信号同用同一条电缆槽!在屏蔽掉电缆进到电柜的部位，其外界屏蔽掉一部分与电柜嵌板都需要收到一个大的金属材料台表面。

电动机电缆应单独于其他电缆布线，其^小间距为500mm。高压配电柜另外应防止电动机电缆与其他电缆远距离平行面布线。假如操纵电缆和开关电源电缆交叉式，应尽量使他们按九十度角交叉式。另外务必用适合的铁夹将电动机电缆和操纵电缆的屏蔽掉层固定不动到安裝板上。
