西宁配电箱几乎每天都要用到，电是我们日常家居生活中很重要的设备产品，下面西宁配电箱制作公司小编就简单讲下配电箱系统图的识读。
一、配电箱系统图的识读
看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。一般配电箱系统图都是树式和放射式混合的。
即：总配电箱---各个分配电箱（1#配电箱）---1#区域的各个负荷。
（2#配电箱）---2#区域的各个负荷。
（3#配电箱）---3#区域的各个负荷。
具体的可以拿一个具体线路出来分析：
1）完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件。
2）规范地使用器件符号。
3）合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观。
4）平直地描绘连接导线，通常用横平、竖直的线段代表连接导线，转弯处一般取直角，使电路图画得简洁、工整。
二、配电系统图中pe、kx、pjs、ljs的含义
Pe有功功率；Kx需要系数；Pjs计算功率；Ijs计算电流；还有CosΦ表示功率因数。它们之间的关系如下：Pj=Kx*Pe；Ij=Pj/(1.732*Ue*cosφ) , ue=380V为额定电压。Pe=25KW Kx=1 CosΦ=0.85 求Ijs？
U：额定电压，Ue=380V，功率因数cosΦ、需用系数Kx（或负荷系数Kc）后计算得出的计算电流Ijs。对于一般配电系统，用需用系数Kx。Pjs=Pe*Kx。
Pjs是计算负荷，指用来按照发热条件来选择供电系统中各元件（包括设备和线路等）的负荷值，用电单位到供电部门申报的用电功率就是指此计算功率。
Pjs=Pe*Kx，其中Kx是需要系数，用电设备在负荷时需要功率（Pjs计算负荷）与设备容量Pe之比。这个数值可根据负荷性质，查表求得。Kc 是负荷系数。
三、线电压和相电压关系
对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。
对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。R(阻燃）-YJV（聚乙烯交联聚氯乙烯护套 ）-0.6/1KV （交联聚乙烯绝缘电力电缆 。
指线间和线与外皮人耐压.线电压为1KV，向电压为0.6KV；）5*4线径CT（沿桥架敷设）/SC25（钢管敷设直径25）/WC（沿墙体暗敷）/FC （沿地面暗敷）。 4*25+16:4芯25平方毫米，加一芯16平方毫米的线；4+1共5芯，安全载流量为110A。
四、配电箱工作原理及用途

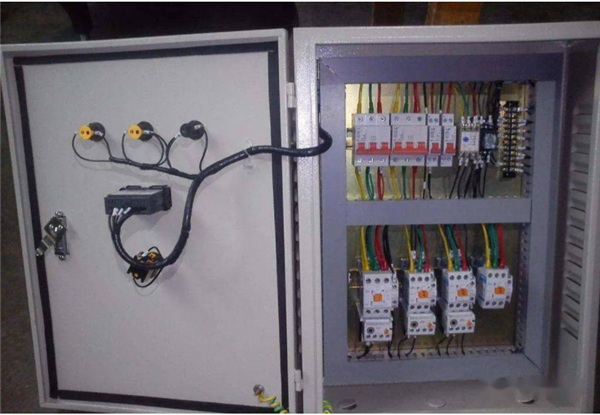

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。
便于管理，当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。西宁配电箱制作公司常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
