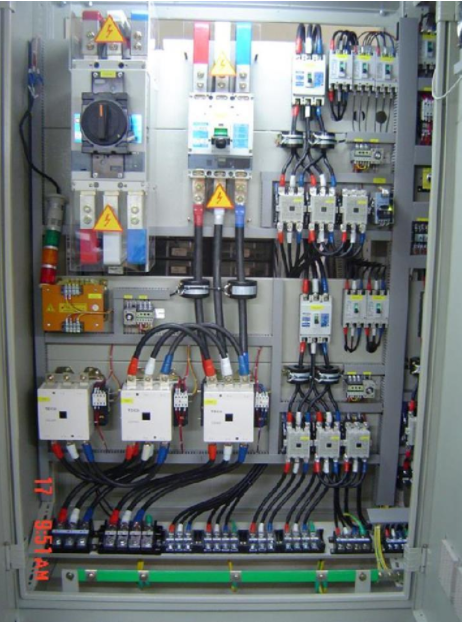

配电箱内部结构详解

西宁配电箱起码有几百种样式因为每个生产厂家的标准不一样的（同一个功能的配电箱，两个工厂做出来的成品可能都是两个样式）

西宁配电箱具体可分为以下几种类别

1，低压内部计量配电箱~什么叫内部计量配套箱呢？内部计量配电箱是属于配电系统中用户自己安装的各种分枝线路上的计量配电与供电计量无关，一般箱内布局为隔离开关，分路空开，计量电表，用户分路空开，防雷浪涌保护器。

2，双电源应急照明配电箱~应急照明系统一般分布在公共区域如地下停车场，楼道等地方，应急照明配电需采用双路供电，因而称之为双电源应急照明配电，一般布局为隔离开关（空开），双电源自动转换开关，照明系统上级空开。

3，消防风机控制配电箱~专用于消防类风机的控制配电箱，主要布局为，双电源转换开关，空开，接触器，热继电器，主要配件有接线端子，中间继电器，时间继电器等。

4，电梯电源配电箱~用于电梯上级电源的配电箱，布局一般为双电源开关，空开（带分励功能），防雷浪涌保护器，变压器（用于井道检修万配电）。

5，入户配电箱~用户入户分配配电箱，一般主开关为空开，若干只1匹空开加若干只漏保开关。

6，人防用电配电箱~人防工程中的一道坎，平常这个电箱是不会启用人防的，所以很多工程上的人防配电箱人防电源都没有接线的，布局大概为双电源开关，手动转换开关，空开，漏保开关，UPS电源开关。

7，电源分配配电箱，故名思意这个电箱是分配箱，主开关为隔离开关或空开，分路为多只空开或漏保开关

西宁配电箱的种类繁多不一一列举出来，有人也许会问我为什么不用设计蓝图上的电气专用符号及型号来标明电箱型号？用通俗易懂的文字回答不是可以让更多不太懂的人了解多一点么。
