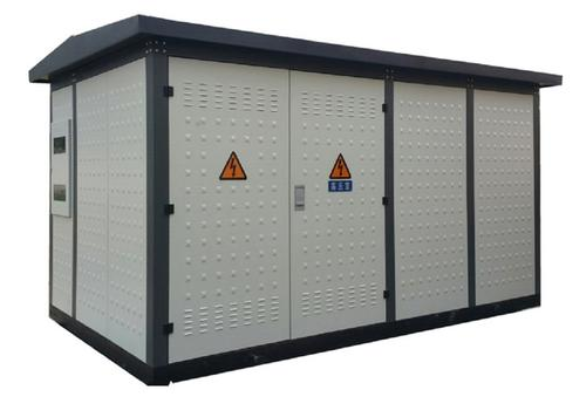

我们常见的箱式变电站主要由壳体、高压配电设备、变压器室、底压室四部分组成。下面西宁箱式变电站小编就针对这四部分为大家详细的分析介绍一下，我们一起来看看吧。
1、壳体构造：
欧式古典变电站的壳体是由：基座、机壳、机盖三一部分组成。
基座一般用糟钢、角铁、镀锌扁钢、厚钢板等，组装焊接或用螺钉连接固定不动成型；为达到自然通风、排热和出入线的需要、还应在相对应的部位给出条型孔和尺寸适当的环形孔。壳体机壳、机盖糟钢、角铁、厚钢板、铝板、彩钢瓦、水泥压力板等开展钣金折弯、组装焊接或用螺丝、门铰链或有关的专用型配件联接成型。
无论那类原材料的箱式变压器外壳，按规范规定务必具有：隔离、防水防雨、防污、防锈处理，防动物（如蛇）等进到的五防作用。欧式古典变电站的外壳为避免酷热夏天明显的日光辐射，其上端一般都设立传热系数较低的保温材料作填充料。常见的填充料有：岩棉保温板、聚乙烯塑料泡沫等。
在统一设计方案的传统式“整体式配电站”中，一般在外壳中也添充隔热保温填充料，这类方式 现阶段大部分设计师已没有选用，这是由于：隔热保温填充料尽管能避免酷热夏天明显的日光辐射，另外也阻拦了变压器运作时造成很多发热量的释放，因此 设计师们除保存在外壳上冲百叶窗帘孔的方式 外，另外选用增加排热总面积、提升空气对流的方式 排热，另外还可降低制造成本。
欧式箱变的表层处里：欧式箱变表层处里的方式 较多，中国北方大多数选用传统式的喷涂、喷漆、静电喷塑等方式 开展解决；在我国南方经济比较发达地域，除选用以上方式 外，仍在水泥压力板构造的外壳外面层贴上五颜六色地砖，或贴全瓷贴面等方式 开展表层处理，尤其是放置居民小区的箱式变压器外型，与本地房屋建筑的设计风格更为融洽、统一。
2、高压配电设备构造：
欧式箱变高压配电设备，从进线方法上分成：终端设备型、还网型二种；从进线方向上可以分成：从壳体上端空架进线（传统式箱式变压器用此方法较多）和运用高压缆沟从地底出入线，它是现代主义设计比较广泛的选用方式 。
现阶段选用以SF6汽体为磁吹物质的SF6系列高压负荷开关较多，其成本费高过FN-10系列产品高压高压负荷开关。这类电源开关构造、有带断路器、没有断路器、接地装置电源开关等，但一般都配有带电显示器；实际操作组织 一般为手动式，也是有电动式实际操作的。带断路器的，当控制回路发生短路故障常见故障能自断开电源开关，维护电源电路及变压器、电源开关等机器设备。
也有以真空泵为磁吹物质的真空开关，这类电源开关能够 独立应用、也可与断路器适用，还可与SF6系列高压负荷开关串连应用，但是那样将使成本费扩大，如客户无尤其规定不必那样应用。
高压计量检定：高压配电设备中，如客户有高压计量检定规定的，还须设定高压计量检定柜。
中国各地供电系统单位，对高压或底压计量检定难题沒有统一的规定。西边地区供电系统技术规范要求：变压器容积超过160KVA时，务必选用高压计量检定；高压计量检定柜电源开关务必由供电系统单位操纵。北京市、天津市等东北地区供电系统单位则觉得：箱式变电站计量检定应以底压侧为好，那样，能够 提升 供电系统稳定性，降低高压计量检定产生的不稳定要素，对变压器自身的耗损，可换算成水电费，由客户担负。
箱式变电站高压计量检定柜的构造一般由：CT、PT、及计量检定表计，遥控器、监测设备等组成。
3、变压器室构造：
欧式箱变都设立单独的变压器室，变压器室关键由：变压器，全自动温度控制系统软件，照明灯具及平安性防护网等组成。
变压器运作时，将在箱式变压器中造成很多的发热量向变压器房间内释放，因此 变压器室的排热、自然通风难题是欧式箱变设计方案中应关键考虑到的难题；变压器运作时，源源不绝的造成很多的发热量，使变压器室的溫度持续上升，尤其是工作温度高时，溫度上升更快，因此 只靠空气流通排热通常不可以确保变压器靠谱、平安性运作；欧式箱变设计方案中，除变压器容积较小的箱式变压器选用空气流通外，一般都设计方案了温度测量维护，用强制性排风系统对策加以解决。该系统软件关键由准确测量设备，测变压器室内温度、水温均可。随后根据手动式和全自动控制回路，对排气扇是不是资金投入，按变压器靠谱、平安性运作溫度的设置范畴开展设定操纵。
欧式箱变中，变压器既可采用油变式变压器，也可选用干试变压器，但因为干试变压器价钱较高，因此 在客户沒有尤其规定的状况下，应优选油变式变压器、以减少制造成本。变压器容积一般在100-1250KVA为宜，较大 不可超出1600KVA。
4、底压室总体设计：
欧式箱变的底压室按厂矿企业或居民小区的应用场所的不一样，在设计方案构造应该各有不同。一般针对厂矿企业应用的欧式箱变，解决驱动力供电系统、照明灯具供电系统开展分离设计方案。在选用底压计量检定时，一般状况下，供电局规定对一般照明电开展分离计度，这关键是由于一般照明电的单位价钱，广泛高过驱动力用电量。在居民小区应用的配电站在总体设计上，则不必考虑到驱动力用电量的难题。
欧变底压室的輸出套路，在总体设计上依据变压器容积尺寸和客户应用要求的不一样而不一样。变压器容积小，用户需求輸出套路较少的可以少设；而变压器容积大，客户规定键入发展方向数大的，可考虑到设计方案套路多一些，还可考虑到按带过道实际操作方式开展合理布局。
关于箱式变电站各部分的组成就先介绍到这里了，你了解了吗？
